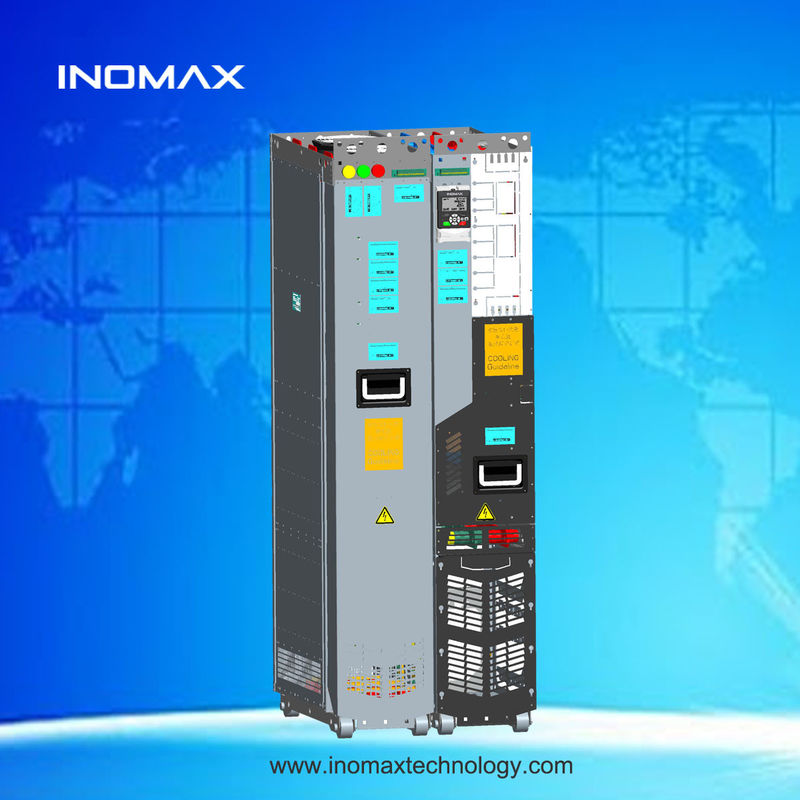

INOMAX VFD แฮร์มอนิกต่ํา ACS880 ที่มีประสิทธิภาพสําหรับ HVACR และการใช้งานทางทะเล

การนําเข้าง่ายของ Inomax

Inomax เป็นผู้ผลิตอาชีพสําหรับเครื่องขับเคลื่อนความดันต่ํา AC ความถี่แปรตําแหน่ง VFD Inomax คือการใช้งานที่ซับซ้อนสําหรับการใช้งานที่มีความต้องการสูงของเทคโนโลยีของ AC drive

เครื่องแปลงความถี่ Inomax ที่สามารถแข่งขันกับAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton รุ่น RGX

Inomax ยังให้คําตอบที่ดีสําหรับลูกค้าของเราสําหรับ - การส่งอุตสาหกรรม, การควบคุมความเครียด, การยก, เซ็นทรี้ฟิวเจอร์ความเร็วสูง, เครื่องมือแม่นยํา, การควบคุมการตอบสนองหลายความเร็ว....

ด้วยคุณภาพที่ดีและราคาที่แข่งขันมาก Inomax AC ความถี่ invertet ได้รับการนําไปใช้อย่างแพร่หลายสําหรับสตีล ซีเมนต์ เคมีเคมี น้ํามันและก๊าซ พลังงาน โพลิมเลอร์และยาง กระดาษแร่ธาตุและเหมืองแร่....

Inomax ACS880 มัลติไดรฟ์

ความแตกต่างระหว่างการขับเคลื่อนแบบ Regen และการขับเคลื่อนแบบ Low Harmonic

อาจมีความสับสนเกี่ยวกับชนิดของอินเวอร์เตอร์ แบบสแตนดาร์ด / 6 อัตรา, ฮาร์มอนิกต่ํา, หรือการขับเคลื่อนรีเจน ในบทความนี้เราอธิบายความแตกต่างกับข้อดีและข้อเสียของพวกเขา

เครื่องขับเคลื่อน 6 อัตรา

นี่คือชนิดของอินเวอร์เตอร์ที่ทั่วไปที่สุด และมันมีดีโอเดสปรับตรงในทางเข้า

ข้อดี:

ค่าใช้จ่ายที่ค่อนข้างประหยัด

หนาแน่น

ประสิทธิภาพ (ประมาณ 98%)

สามารถใช้ได้ง่าย

ข้อเสีย:

สร้างฮาร์มอนิกในสายไฟฟ้า โดยเฉพาะอย่างยิ่งที่ไม่มี dc หรือ AC

การเสียพลังงานในการเบรก (ผ่านตัวต่อต้านเบรก)

เครื่องขับเคลื่อนฮาร์มอนิกต่ํา

พวกนี้แบ่งออกเป็น 2 ประเภท ̇ พวกที่ใช้ฟิลเตอร์เฉยๆ และพวกที่ใช้ฟิลเตอร์ด้านหน้าที่ทํางานInomax เรียกว่า อินเวอร์เตอร์ด้านหน้าที่ใช้งานเป็น Ultra Low Harmonic Drives เพื่อให้ชัดเจนเกี่ยวกับเทคโนโลยีที่ใช้.

ข้อดีของเครื่องกรองปาสิฟ

ค่าใช้จ่ายที่ค่อนข้างประหยัด

ง่ายๆ

ข้อเสียของเครื่องกรองเฉย

ปรับให้กับภาระเฉพาะ

สามารถได้รับภาระเกินถ้าภาระหรือการจําหน่ายเปลี่ยนแปลง

ไม่ไดนามิก

ขนาดใหญ่

ข้อดีของ Active Front End:

สะพานการเข้าของทรานซิสเตอร์ไม่ได้สร้างฮาร์โมนิก

หนาแน่น

การติดตั้งและใช้งานง่าย

ข้อเสียของ Active Front End:

ราคาแพงกว่า

ประสิทธิภาพของอินเวอร์เตอร์ลดลงถึงประมาณ 95%การสูญเสียประสิทธิภาพนี้ถูกชดเชยภายในระบบพลังงาน โดยการลดการสูญเสียในเครื่องแปลง, สายเคเบิลและมอเตอร์เมื่อเปรียบเทียบกับอินเวอร์เตอร์ 6 อัตรา

เครื่องขับเคลื่อนการฟื้นฟู (Regen)

หน่วยขับเคลื่อนนี้มีฮาร์ดแวร์เดียวกันกับหน่วยขับเคลื่อนฮาร์มอนิกต่ําที่มีด้านหน้าที่ทํางาน ในกรณีนี้ทรานซิสเตอร์การเข้าถูกโปรแกรมให้พลังงานไหลไปในทั้งสองทางในเครื่องยนต์และเมื่อกําลังเบิกโดยเฉพาะอย่างยิ่งสําหรับภาระแบบหมุนเวียน เช่น เครื่องยก

ข้อดี:

พวกเขาสามารถทําให้พลังงานที่เสียหาย จะเกิดใหม่กลับมาในสายไฟฟ้า

คุณสมบัติเบรกที่ดี

ข้อเสีย:

ค่าทุนสูง

ประสิทธิภาพที่ลดลง (ข้อโต้แย้งเดียวกันกับการขับเคลื่อนฮาร์มอนิกต่ําที่มีด้านหน้าที่ทํางาน)

Inomax การขับเคลื่อนฮาร์โมนิกต่ํา ประโยชน์หลักอื่น ๆ ได้แก่

1การทํางานของมอเตอร์โดยไม่ใช้เครื่องรหัส - ผลงานการตอบสนองแบบไดนามิกที่ดีกว่าของอัลกอริทึมการควบคุมมอเตอร์ Direct Torque Control (DTC) ที่ได้รับสิทธิบัตรจาก Inomax. การใช้งานหลาย ๆ แอปพลิเคชั่นสามารถทํางานได้โดยไม่ใช้อัลกตอบสนองของเครื่องรหัส.

2ความยืดหยุ่น - มีเพียงสี่ประเภทของเครื่องปรับดีโอเดสที่ใช้ในการเปลี่ยนพลังงานการเข้าสามเฟส AC ไปยังบัสบัสDCทั่วไปในช่วงพลังงาน ACS880 ทั้งหมด (200 - 4600 HP)โมดูลอินเวอร์เตอร์ (เครื่องขับเคลื่อน) มีให้เลือกใน 5 ขนาด (ขนาดกรอบ R4 - R8) และครอบคลุมช่วง 1 - 7000 HP; หน่วย R8 แต่ละหน่วย หรือหน่วย R8 ทิศกัน ให้พลังงานให้กับมอเตอร์

3การออกแบบแบบคอมแพคต์ - การปรับปรุงในเทคโนโลยีและองค์ประกอบพลังงานได้ลดผลกระทบทั้งหมดของมัลติดริเวอร์เหล่านี้ถึง 50% เมื่อเทียบกับการออกแบบแบบดั้งเดิม

4ตัวเลือกหลากหลาย - ขยาย I / O รถเมล์สนาม และโมดูลเครื่องปรับรหัสกระแทกทั้งหมดเข้ากับตัวแปลง

5โปรแกรมปรับปรุง - โปรแกรมนี้ขยาย I / O ที่สามารถเขียนโปรแกรมได้อย่างอิสระและการเลือกปารามิเตอร์ที่กว้างขวางที่สร้างขึ้นในหลายไดรฟ์และเข้าถึงผ่านเครื่องมือ PC

6ค่าติดตั้งที่ลดลง - เนื่องจากการตั้งแบบแบบจําแนกใช้บัสDCทั่วไป, พลังการใส่สายไฟที่จําเป็นคือการเชื่อมต่อ AC สามเฟสเดียว.การเชื่อมต่อสายไฟกับโมดูลปรับตรงผ่านเครื่องเชื่อมต่อ plug-in ที่มีเอกลักษณ์ซึ่งจะให้พลังงานให้กับระบบ DC ทั้งหมด

7อะไหล่ส่วนจํากัดและความสามารถในการทํางานในภาระที่ลดลง หากโมดูลถูกปิด

ภาพรวมของการก่อสร้าง Inomax MultiDrive ถูกสร้างขึ้นจากหลายส่วนที่แตกต่างกัน

หน่วยสําคัญภายในระบบมูลติดริเวอร์นี้ประกอบด้วย:

1โมดูลสายพื้นฐาน (Basic Line Modules):

มันถูกออกแบบเพื่อการปรับปรุงที่บริสุทธิ์เท่านั้น และภายในประกอบด้วยไดโอเดสไทริสตอร์ และปฏิกิริยาสายไฟเข้าแบบ DC

2โมดูล SLM ของเครื่องปรับผลกลับ (Smart Line Module): [ไม่แนะนํา]

ประกอบด้วย IGBT และ DC smoothing capacitor สามารถแก้ไขการจําหน่ายพลังงานและส่งพลังงานกลับสู่เครือข่ายไฟฟ้าความดันของบัส DC ไม่สามารถคงที่และปรับปกติจะต่ํากว่าเกรด

ภาระ, ค่าเฉพาะของกระแสฮาร์มอนิกของกระแสทางด้านเครือข่าย THDi<30-35%

3. Active rectifier ALM module (Active Line Module): [การใช้ที่แนะนําและชอบ]

ประกอบด้วย IGBT และ DC smoothing capacitor มีฟังก์ชันการตอบสนองและการแก้ไข และยังสามารถควบคุมได้อย่างฉลาด

กํากับและรักษาความกระชับกระแสของบัส ผลของกระแสที่เกิดขึ้นจริงในด้านการจําหน่ายพลังงานใกล้เคียงกับคลื่นไซน์ โดยการยับยั้งฮาร์มอนิกที่อันตรายโมดูลปรับนี้ต้องใช้ AIM incoming module ที่ตรงกัน.

ในเวลานี้, ปัจจุบันทั่วไปด้านเครือข่ายและความแรงดัน harmonics ภายใต้ภาระการตั้งค่า

การใช้งาน

Inomax มัลติไดรฟ์ใช้งานอย่างกว้างขวางในพื้นที่ที่แตกต่างกัน เช่น เหล็ก เซเมนต์ เคมีเคมี น้ํามันและก๊าซ พลังงาน โพลิเมอร์และยาง ถั่วและกระดาษ น้ําตาล แร่และเหมืองแร่ วิศวกรรมไฟฟ้าสาขารถยนต์และอาคารอัตโนมัติ เพื่อให้บริการของคําตอบที่ครบถ้วนที่มีคุณภาพสูงประหยัดพลังงาน.

ในฐานะที่บทบาทสําคัญสําหรับอัตโนมัติทางเรือ
ไม่ว่าจะเป็นเครื่องยนต์ Azimuth หรือเครื่องยนต์ bow หรือ Crane หรือ winch

เครื่องปรับรั้วหล่อลื่นเล่นบทบาทสําคัญในการก่อสร้างอุโมงค์ใต้ดิน และถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การขนส่ง การทําเหมืองแร่ และพลังงานน้ํากํากับการหลุมลอก ป้องกันเครื่องต้องมี ทอร์คใหญ่และยังต้อง VFD ด้วยขนาดเล็ก เพราะพื้นที่จํากัดดังนั้น ระบบควบคุมความถี่ที่น่าเชื่อถือและมีประสิทธิภาพจึงจําเป็นสําหรับการดําเนินงานในอุโมงค์ที่ประสบความสําเร็จโซลูชั่นการขับเคลื่อนความถี่ในการเย็นของ INOMAX ให้ระบบควบคุมที่ดีที่สุดที่ตอบสนองความต้องการของการดําเนินงานในอุโมงค์.

ระบบประกอบด้วยการขับเคลื่อนความถี่ ระบบน้ําเย็นสามารถทําการควบคุมความแม่นยําสูงของมอเตอร์การนํามาใช้ทั่วไปและมอเตอร์แม่เหล็กถาวรมีประสิทธิภาพสูงในช่วงพลังงานขนาดใหญ่ภายใต้สภาพ 380พลังงานไฟฟ้า 690Vac โครงสร้างที่คอมแพคต์และความหนาแน่นของพลังงานสูงทําให้มันเหมาะสําหรับการใช้งานที่มีพื้นที่การติดตั้งจํากัดและสภาพแวดล้อมที่ยากลําบากและมีผลงานที่ดีเยี่ยมในสถานการณ์สิ่งแวดล้อมที่รุนแรง.

ข้อดีของ INOMAX Liquid Cooling Frequency Drive Solution

ประสิทธิภาพสูง
โซลูชั่นการขับเคลื่อนความถี่ในการเย็นของ INOMAX มีประสิทธิภาพสูง และสามารถประหยัดพลังงานถึง 70% เมื่อเทียบกับระบบเย็นด้วยอากาศแบบปกติทําได้ด้วยการใช้มอเตอร์เย็นด้วยน้ํา, ที่มีประสิทธิภาพสูงกว่ามอเตอร์ที่เย็นด้วยอากาศ เครื่องเย็นของเหลวยังทําให้ระบบทํางานในอุณหภูมิที่ดีที่สุดลดการบริโภคพลังงานและลดการสกัดส่วนของส่วนประกอบให้น้อยที่สุด.

ผลงานที่น่าเชื่อถือ
โซลูชั่นขับเคลื่อนความถี่ในการเย็นของ INOMAX ได้ถูกออกแบบมาเพื่อให้บริการผลงานที่น่าเชื่อถือได้ในสภาพแวดล้อมที่รุนแรง ระบบถูกปิดและคุ้มกันจากฝุ่น ความชื้นและสารพิษอื่น ๆ

การดูแลง่าย
โซลูชั่นขับเคลื่อนความถี่ในการเย็นของ INOMAX มีความสะดวกในการบํารุงรักษา และต้องการเวลาหยุดทํางานอย่างน้อยทําให้สามารถเปลี่ยนหรือซ่อมแซมส่วนประกอบที่บกพร่องได้ง่าย. เครื่องเย็นของเหลวยังออกแบบด้วยแผ่นถอดออกสําหรับการทําความสะอาดง่าย

Inomax Multi-module drive ACS880 มีหน่วยอาหารประเภทต่างๆ รวมถึงหน่วยอาหารไดโอเดสและหน่วยอาหารฟื้นฟู และมีให้เลือกในรูปแบบที่เย็นด้วยอากาศและเหลวแหล่งไฟฟ้าเดียวและการจัดหารถบัส DC ด้วยเครื่องแปลงหลายตัว ลดพลังงานสายและขนาดระบบ.

ใช้การควบคุมอดีตของเกือบทุกชนิดของมอเตอร์แอลซีที่มีการควบคุมทอร์คโดยตรง (DTC) รวมถึงมอเตอร์อินดักชั่นและแม่เหล็กถาวร และเครื่องจักรซินครอนโปรแกรมแก้ไขสําหรับการใช้งานที่แตกต่างกันหลายอย่าง (เช่น เครื่องจักรกระดาษ, เครื่องลวด, โรงงานลวด, สายการแปรรูป, เครน, การเจาะและเรือ) เป็นไปได้ด้วยการเชื่อมต่อแบบยืดหยุ่นและหลากหลายตัวเลือก
