Inomax Multi Module ปรับความถี่แบบขับเคลื่อน เครื่องแปลงความถี่ฮาร์มอนิกต่ํา

การนําเข้าง่ายของ Inomax

Inomax เป็นผู้ผลิตอาชีพสําหรับเครื่องขับเคลื่อนความดันต่ํา AC ความถี่แปรตําแหน่ง VFD Inomax คือการใช้งานที่ซับซ้อนสําหรับการใช้งานที่มีความต้องการสูงของเทคโนโลยีของ AC drive

เครื่องแปลงความถี่ Inomax ที่สามารถแข่งขันกับAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton รุ่น RGX

Inomax ยังให้คําตอบที่ดีสําหรับลูกค้าของเราสําหรับ - การส่งอุตสาหกรรม, การควบคุมความเครียด, การยก, เซ็นทรี้ฟิวเจอร์ความเร็วสูง, เครื่องมือแม่นยํา, การควบคุมการตอบสนองหลายความเร็ว....

ด้วยคุณภาพที่ดีและราคาที่แข่งขันมาก Inomax AC ความถี่ invertet ได้รับการนําไปใช้อย่างแพร่หลายสําหรับสตีล ซีเมนต์ เคมีเคมี น้ํามันและก๊าซ พลังงาน โพลิมเลอร์และยาง กระดาษแร่ธาตุและเหมืองแร่....

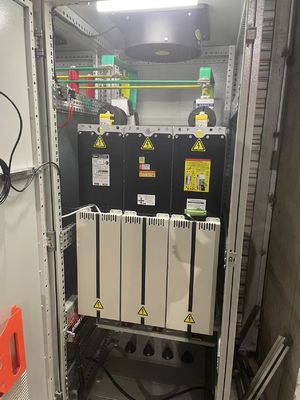

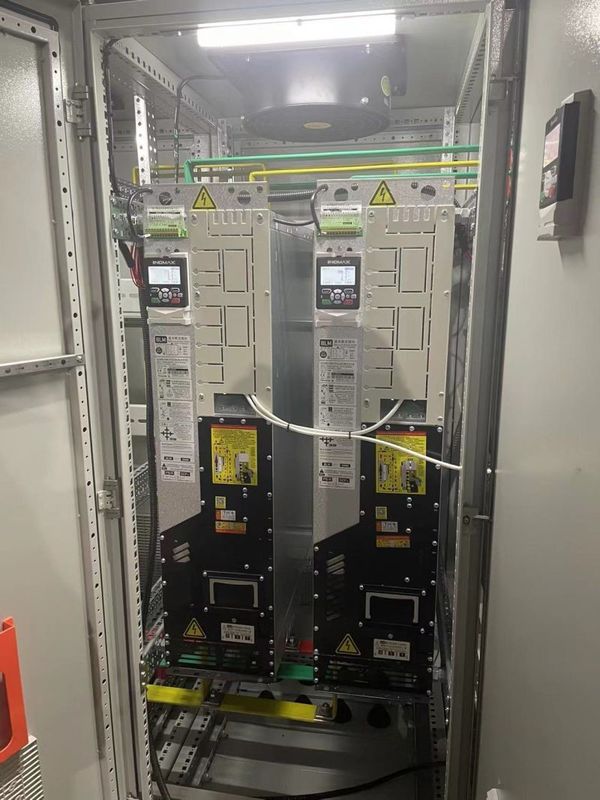

Inomax ACS880 มัลติไดรฟ์

มัลติไดรฟ์ Inomax คืออะไร?

มัลติไดรฟ์ (multi-drive) ถูกสร้างขึ้นจากโมดูลขับเคลื่อนอุตสาหกรรมที่เชื่อมต่อกับบัสบัส DC ที่ใช้กันและแต่ละโมดูลก็จะเปลี่ยน DC เป็น AC และให้พลังงานกับมอเตอร์แต่ละตัว. พลังงาน DC มาจากหน่วยอาหารเดียว ( rectifier) ที่ถูกสร้างขึ้นในปลายด้านหน้าของการปรับปรุง multi-drive เดียวกันการ สร้าง แบบ นี้ ทํา ให้ การ ติดตั้ง ง่าย และ ส่ง ผล ให้ มี ประโยชน์ มาก: การประหยัดในสายเคเบิล การลดกระแสไฟฟ้าในสายไฟ และการจัดระบบเบรกที่เรียบง่ายขึ้น การกระจายพลังงานผ่านบัสบัส DCที่สามารถใช้ในการเบรคจากมอเตอร์ไปมอเตอร์ โดยไม่ต้องใช้เครื่องเบรคฮอล์ปเปอร์ หรือหน่วยพลังงานฟื้นฟู; จํานวนส่วนประกอบลดลง; ความน่าเชื่อถือเพิ่มขึ้น; และการประหยัดพื้นที่; และไม่มีความจําเป็นสําหรับศูนย์ควบคุมมอเตอร์แยก (MCC)

กรณีไหนที่เครื่องขับขี่หลายตัวสามารถใช้ได้

โดยทั่วไป เครื่องขับเคลื่อนหลายแบบของ Inomax สามารถใช้ได้ทุกครั้งที่หลายเครื่องขับเคลื่อน / มอเตอร์เป็นส่วนหนึ่งของกระบวนการกลเดียวหรือรวมการจําหน่ายพลังงานร่วมของเครื่องขับเคลื่อนหลายตัว ทําให้สามารถนําไปใช้งานหน้าที่ความปลอดภัยและการควบคุมทั่วไปตัวอย่างเช่น เครื่องจักรกระดาษมีเครื่องยนต์หลายเครื่องที่ต้องควบคุมเป็นระบบที่สมบูรณ์แบบเครื่องขับเคลื่อนหลายแบบ Inomax ให้การสื่อสารเร็วของ ทอร์คและสัญลักษณ์ความเร็วระหว่างเครื่องขับเคลื่อน, เพื่อควบคุมความตึงเครียดในเว็บกระดาษ มัลติไดรฟ์ยังสามารถใช้ได้ในกรณีที่แกนของมอเตอร์ขับเคลื่อนแต่ละตัวไม่ได้เชื่อมกันอย่างแน่น เช่นในกระบวนการที่แต่ละโมดูลขับเคลื่อนสามารถเขียนโปรแกรมได้ด้วยโปรไฟล์ความเร็วเพื่อให้การใช้พลังงานโดยรวมลดลงให้น้อยที่สุดตัวอย่างสองตัวนี้เพียงแค่แสดงให้เห็นถึงความหลากหลายของการใช้งานที่ Inomax มัลติดริเวอร์นําเสนอข้อดีที่สําคัญเมื่อเทียบกับประเภทอื่น ๆ ของโครงสร้างการขับเคลื่อนInomax multi-drive สัญญากับการตั้งค่าแบบโมดูลของมูลติดริเวอร์ให้บริการควบคุมมอเตอร์หลายในช่วงกําลัง 1 - 7000 HP, จาก 380 - 600 (690) VAC. หน่วย rectifier เดียวสามารถรวมกับกลุ่มหน่วย inverter ที่เชื่อมต่อพร้อมกัน, เพื่อให้มีปริมาณการออกที่ต้องการสําหรับการใช้งานใด ๆ.

ข้อดีสําคัญเพิ่มเติม ได้แก่

1การทํางานของมอเตอร์โดยไม่ใช้เครื่องรหัส - ผลงานการตอบสนองแบบไดนามิกที่ดีกว่าของอัลกอริทึมการควบคุมมอเตอร์ Direct Torque Control (DTC) ที่ได้รับสิทธิบัตรจาก Inomax. การใช้งานหลาย ๆ แอปพลิเคชั่นสามารถทํางานได้โดยไม่ใช้อัลกตอบสนองของเครื่องรหัส.

2ความยืดหยุ่น - มีเพียงสี่ประเภทของเครื่องปรับดีโอเดสที่ใช้ในการเปลี่ยนพลังงานการเข้าสามเฟส AC ไปยังบัสบัสDCทั่วไปในช่วงพลังงาน ACS880 ทั้งหมด (200 - 4600 HP)โมดูลอินเวอร์เตอร์ (เครื่องขับเคลื่อน) มีให้เลือกใน 5 ขนาด (ขนาดกรอบ R4 - R8) และครอบคลุมช่วง 1 - 7000 HP; หน่วย R8 แต่ละหน่วย หรือหน่วย R8 ทิศกัน ให้พลังงานให้กับมอเตอร์

3การออกแบบแบบคอมแพคต์ - การปรับปรุงในเทคโนโลยีและองค์ประกอบพลังงานได้ลดผลกระทบทั้งหมดของมัลติดริเวอร์เหล่านี้ถึง 50% เมื่อเทียบกับการออกแบบแบบดั้งเดิม

4ตัวเลือกหลากหลาย - ขยาย I / O รถเมล์สนาม และโมดูลเครื่องปรับรหัสกระแทกทั้งหมดเข้ากับตัวแปลง

5โปรแกรมปรับปรุง - โปรแกรมนี้ขยาย I / O ที่สามารถเขียนโปรแกรมได้อย่างอิสระและการเลือกปารามิเตอร์ที่กว้างขวางที่สร้างขึ้นในหลายไดรฟ์และเข้าถึงผ่านเครื่องมือ PC

6ค่าติดตั้งที่ลดลง - เนื่องจากการตั้งแบบแบบจําแนกใช้บัสDCทั่วไป, พลังการใส่สายไฟที่จําเป็นคือการเชื่อมต่อ AC สามเฟสเดียว.การเชื่อมต่อสายไฟกับโมดูลปรับตรงผ่านเครื่องเชื่อมต่อ plug-in ที่มีเอกลักษณ์ซึ่งจะให้พลังงานให้กับระบบ DC ทั้งหมด

7อะไหล่ส่วนจํากัดและความสามารถในการทํางานในภาระที่ลดลง หากโมดูลถูกปิด

ภาพรวมของการก่อสร้าง Inomax MultiDrive ถูกสร้างขึ้นจากหลายส่วนที่แตกต่างกัน

หน่วยสําคัญภายในระบบมูลติดริเวอร์นี้ประกอบด้วย:

1โมดูลสายพื้นฐาน (Basic Line Modules):

มันถูกออกแบบเพื่อการปรับปรุงที่บริสุทธิ์เท่านั้น และภายในประกอบด้วยไดโอเดสไทริสตอร์ และปฏิกิริยาสายไฟเข้าแบบ DC

2โมดูล SLM ของเครื่องปรับผลกลับ (Smart Line Module): [ไม่แนะนํา]

ประกอบด้วย IGBT และ DC smoothing capacitor สามารถแก้ไขการจําหน่ายพลังงานและส่งพลังงานกลับสู่เครือข่ายไฟฟ้าความดันของบัส DC ไม่สามารถคงที่และปรับปกติจะต่ํากว่าเกรด

ภาระ, ค่าเฉพาะของกระแสฮาร์มอนิกของกระแสทางด้านเครือข่าย THDi<30-35%

3. Active rectifier ALM module (Active Line Module): [การใช้ที่แนะนําและชอบ]

ประกอบด้วย IGBT และ DC smoothing capacitor มีฟังก์ชันการตอบสนองและการแก้ไข และยังสามารถควบคุมได้อย่างฉลาด

กํากับและรักษาความกระชับกระแสของบัส ผลของกระแสที่เกิดขึ้นจริงในด้านการจําหน่ายพลังงานใกล้เคียงกับคลื่นไซน์ โดยการยับยั้งฮาร์มอนิกที่อันตรายโมดูลปรับนี้ต้องใช้ AIM incoming module ที่ตรงกัน.

ในเวลานี้, ปัจจุบันทั่วไปด้านเครือข่ายและความแรงดัน harmonics ภายใต้ภาระการตั้งค่า

การใช้งาน

Inomax มัลติไดรฟ์ใช้งานอย่างกว้างขวางในพื้นที่ที่แตกต่างกัน เช่น เหล็ก เซเมนต์ เคมีเคมี น้ํามันและก๊าซ พลังงาน โพลิเมอร์และยาง ถั่วและกระดาษ น้ําตาล แร่และเหมืองแร่ วิศวกรรมไฟฟ้าสาขารถยนต์และอาคารอัตโนมัติ เพื่อให้บริการของคําตอบที่ครบถ้วนที่มีคุณภาพสูงประหยัดพลังงาน.

ในฐานะที่บทบาทสําคัญสําหรับอัตโนมัติทางเรือ
ไม่ว่าจะเป็นเครื่องยนต์ Azimuth หรือเครื่องยนต์ bow หรือ Crane หรือ winch

เครื่องปรับรั้วหล่อลื่นเล่นบทบาทสําคัญในการก่อสร้างอุโมงค์ใต้ดิน และถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การขนส่ง การทําเหมืองแร่ และพลังงานน้ํากํากับการหลุมลอก ป้องกันเครื่องต้องมี ทอร์คใหญ่และยังต้อง VFD ด้วยขนาดเล็ก เพราะพื้นที่จํากัดดังนั้น ระบบควบคุมความถี่ที่น่าเชื่อถือและมีประสิทธิภาพจึงจําเป็นสําหรับการดําเนินงานในอุโมงค์ที่ประสบความสําเร็จโซลูชั่นการขับเคลื่อนความถี่ในการเย็นของ INOMAX ให้ระบบควบคุมที่ดีที่สุดที่ตอบสนองความต้องการของการดําเนินงานในอุโมงค์.

ระบบประกอบด้วยการขับเคลื่อนความถี่ ระบบน้ําเย็นสามารถทําการควบคุมความแม่นยําสูงของมอเตอร์การนํามาใช้ทั่วไปและมอเตอร์แม่เหล็กถาวรมีประสิทธิภาพสูงในช่วงพลังงานขนาดใหญ่ภายใต้สภาพ 380พลังงานไฟฟ้า 690Vac โครงสร้างที่คอมแพคต์และความหนาแน่นของพลังงานสูงทําให้มันเหมาะสําหรับการใช้งานที่มีพื้นที่การติดตั้งจํากัดและสภาพแวดล้อมที่ยากลําบากและมีผลงานที่ดีเยี่ยมในสถานการณ์สิ่งแวดล้อมที่รุนแรง.

ข้อดีของ INOMAX Liquid Cooling Frequency Drive Solution

ประสิทธิภาพสูง
โซลูชั่นการขับเคลื่อนความถี่ในการเย็นของ INOMAX มีประสิทธิภาพสูง และสามารถประหยัดพลังงานถึง 70% เมื่อเทียบกับระบบเย็นด้วยอากาศแบบปกติทําได้ด้วยการใช้มอเตอร์เย็นด้วยน้ํา, ที่มีประสิทธิภาพสูงกว่ามอเตอร์ที่เย็นด้วยอากาศ เครื่องเย็นของเหลวยังทําให้ระบบทํางานในอุณหภูมิที่ดีที่สุดลดการบริโภคพลังงานและลดการสกัดส่วนของส่วนประกอบให้น้อยที่สุด.

ผลงานที่น่าเชื่อถือ
โซลูชั่นขับเคลื่อนความถี่ในการเย็นของ INOMAX ได้ถูกออกแบบมาเพื่อให้บริการผลงานที่น่าเชื่อถือได้ในสภาพแวดล้อมที่รุนแรง ระบบถูกปิดและคุ้มกันจากฝุ่น ความชื้นและสารพิษอื่น ๆ

การดูแลง่าย
โซลูชั่นขับเคลื่อนความถี่ในการเย็นของ INOMAX มีความสะดวกในการบํารุงรักษา และต้องการเวลาหยุดทํางานอย่างน้อยทําให้สามารถเปลี่ยนหรือซ่อมแซมส่วนประกอบที่บกพร่องได้ง่าย. เครื่องเย็นของเหลวยังออกแบบด้วยแผ่นถอดออกสําหรับการทําความสะอาดง่าย

Inomax Multi-module drive ACS880 มีหน่วยอาหารประเภทต่างๆ รวมถึงหน่วยอาหารไดโอเดสและหน่วยอาหารฟื้นฟู และมีให้เลือกในรูปแบบที่เย็นด้วยอากาศและเหลวแหล่งไฟฟ้าเดียวและการจัดหารถบัส DC ด้วยเครื่องแปลงหลายตัว ลดพลังงานสายและขนาดระบบ.

ใช้การควบคุมอดีตของเกือบทุกชนิดของมอเตอร์แอลซีที่มีการควบคุมทอร์คโดยตรง (DTC) รวมถึงมอเตอร์อินดักชั่นและแม่เหล็กถาวร และเครื่องจักรซินครอนโปรแกรมแก้ไขสําหรับการใช้งานที่แตกต่างกันหลายอย่าง (เช่น เครื่องจักรกระดาษ, เครื่องลวด, โรงงานลวด, สายการแปรรูป, เครน, การเจาะและเรือ) เป็นไปได้ด้วยการเชื่อมต่อแบบยืดหยุ่นและหลากหลายตัวเลือก
