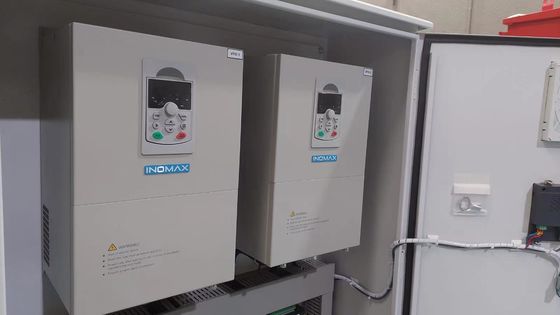

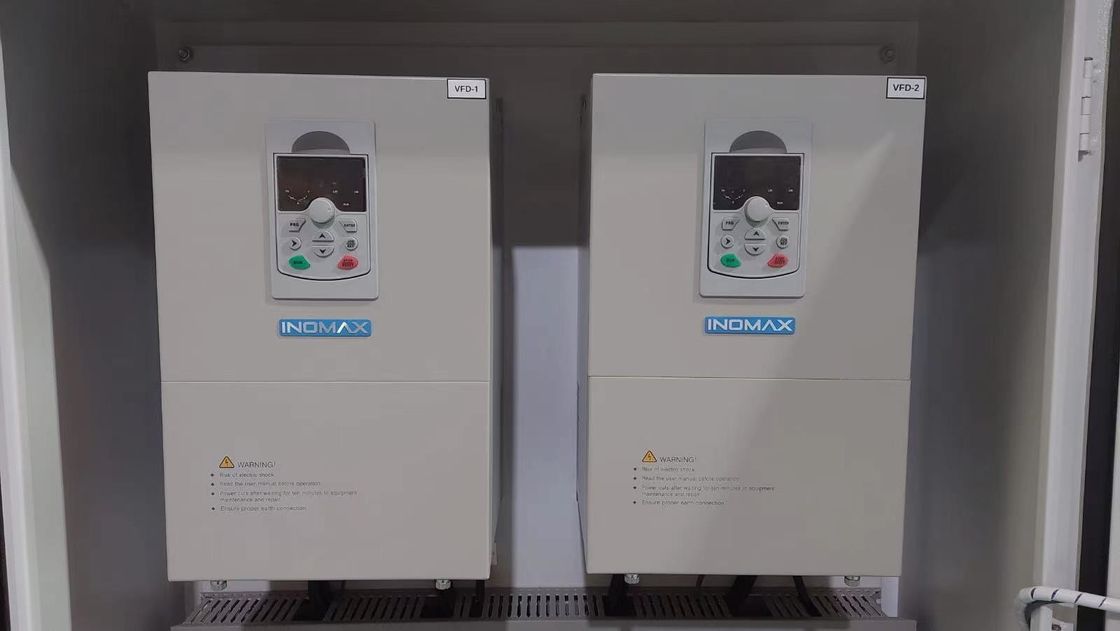

220V IP54 กันน้ํา variable Frequency Drive 50Hz ระบบควบคุมความถี่แปร

ทําไมต้องเลือก Inomax VFD

1. ในฐานะผู้ผลิต VFD ผู้นําของจีน, INOMAX ให้เครื่องขับเคลื่อนความถี่ความแรงสูง, กลางและต่ํา, เพื่อตอบสนองความต้องการของการใช้งานที่แตกต่างกัน
2. INOMAX มี 380V 690V 3.3KV 6KV 10KV เครื่องขับเคลื่อนความถี่แปรปรวน, เครื่องขับเคลื่อนความเร็วแปรปรวนของเหลวและเครื่องขับเคลื่อนหลายโมดูล, โมดูลปัจจัยพลังงาน, เครื่องขับเคลื่อนมอเตอร์อินเวอร์เตอร์แกนเดียว,โมดูลการขับเคลื่อนอินเวอร์เตอร์ mtor หลายแกน (การขับเคลื่อนอุตสาหกรรม multi-machine drive/bus DC common), DC-DC ด้านสอง DC พลังงานโหลดรวม drive (DC การแปลงโหลด)
3. INOMAX เป็นผู้จําหน่ายและผู้ผลิตไฟฟ้าที่มีความแข่งขันมาก เช่น เครื่องกรอง DV/DT เครื่องกรองอ่อน เครื่องกรอง EMC เครื่องปฏิกิริยาเข้าและออก AC ในจีน
4. INOMAX ให้บริการทางมืออาชีพและการแข่งขัน AC drive VFD การแก้ไขสําหรับกรงหอ, ระบบการขับเคลื่อนด้านบน, ปั๊มเจาะน้ํามัน, ปั๊มดิน, ปั๊มสกรู, ปั๊มหลุดศูนย์กลาง, CNC เครื่องฉีด servoลิงค์เรือ, เครื่องล้างโลหะ, เครื่องไม้, เครื่องแปรรูปหิน, ฯลฯ

เครื่องขับเคลื่อนความถี่แปร (VFD) √ เครื่องขับเคลื่อน AC ผู้ผลิต - Inomax Technology

คุณสมบัติการขับเคลื่อน AC ของ Inomax VFD MAX500 seris ประสงค์ทั่วไป

รายละเอียดของ INOMAX variable speed drive MAX500 ซีรีย์:

รายละเอียดเทคนิคของ VFD MAX500

INOMAX เครื่องขับเคลื่อนความดันต่ําความเร็วแปรเปลี่ยน MAX500 ซีรีย์ AC VFD การใช้งาน:

Inomax มีสต๊อกพอ ทําการจัดส่งได้เร็ว

RFQ ของ VFDs

เครื่องขับเคลื่อนความถี่แปร คืออะไร?

เครื่องขับเคลื่อนความถี่แปร (VFD) เป็นชนิดของเครื่องควบคุมมอเตอร์ที่ขับเคลื่อนมอเตอร์ไฟฟ้าโดยการเปลี่ยนแปลงความถี่และแรงดันที่ให้กับมอเตอร์ไฟฟ้าชื่ออื่น ๆ สําหรับ VFD คือการขับเคลื่อนความเร็วแปร, เครื่องขับเคลื่อนความเร็วปรับได้, เครื่องขับเคลื่อนความถี่ปรับได้, เครื่องขับเคลื่อน AC, เครื่องขับเคลื่อนไมโคร และเครื่องแปลง

ความถี่ (หรือเฮร์ตซ์) มีความสัมพันธ์ตรงกับความเร็วของมอเตอร์ (RPMs) หมายความว่า ยิ่งความถี่เร็วขึ้น ยิ่ง RPMs เร็วขึ้นหากการใช้งานไม่ต้องการให้มอเตอร์ไฟฟ้าทํางานด้วยความเร็วเต็ม, VFD สามารถใช้ในการลดความถี่และแรงดันเพื่อตอบสนองความต้องการของภาระของมอเตอร์ไฟฟ้า.VFD สามารถปรับขึ้นหรือลดความเร็วของมอเตอร์เพื่อตอบสนองความต้องการความเร็ว.

การขับเคลื่อนความถี่แปรทํางานอย่างไร

ขั้นตอนแรกของเครื่องขับ AC ความถี่แปร หรือ VFD คือ เครื่องแปลง เครื่องแปลงประกอบด้วยไดโอด์ 6 ตัว ที่คล้ายกับวาล์วกรองที่ใช้ในระบบปลูกน้ํามันทําให้กระแสไฟฟ้าไหลไปในทิศทางเดียว; ทิศทางที่แสดงด้วยลูกศรในสัญลักษณ์ไดโอด์ ตัวอย่างเช่น เมื่อวอลเตจระยะ A (วอลเตจคล้ายกับแรงกดดันในระบบประปา) เป็นบวกกว่าวอลเตจระยะ B หรือ Cแล้วไดโอ้ดนั่นก็จะเปิด และปล่อยให้กระแสไฟฟ้าไหลผ่านเมื่อ B-phase กลายเป็นบวกกว่า A-phase, แล้ว B-phase diode จะเปิดและ A-phase diode จะปิด. เช่นเดียวกับ 3 diode บนด้านลบของบัส.เราจะได้ 6 กระแส ขณะที่ไดโอ้ดแต่ละตัวเปิดปิดนี่คือที่เรียกว่า VFD 6 ริม ซึ่งเป็นการตั้งค่ามาตรฐานสําหรับเครื่องขับอัตราแปรปัจจุบัน

สมมุติว่าเครื่องขับเคลื่อนกําลังทํางานบนระบบพลังงาน 480 วอลต์ ราคา 480 วอลต์คือ รากเฉลี่ยกําลังสอง หรือ รากเฉลี่ยกําลังสองรถบัส VFD dc มีความแรงดัน dc กับคลื่น ACความดันทํางานระหว่างประมาณ 580V และ 680V

เราสามารถกําจัดคลื่น AC บนบัส DC โดยการเพิ่มตัวประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบประกอบคอนเดเซนเตอร์นี้ดูดซึมคลื่น ac และส่งมอบความดัน dc เรียบเรียบ. ความคลื่นของ AC บนบัส DC ปกติต่ํากว่า 3 โวลต์ ดังนั้นความกระตุ้นบนบัส DC กลายเป็น 650VDC.ความตึงเครียดจริงจะขึ้นอยู่กับระดับความตึงเครียดของสาย AC ให้อาหารการขับเคลื่อน, ระดับความตึงเครียดที่ไม่สมดุลในระบบพลังงาน, ความจูงของมอเตอร์, ความต้านทานของระบบพลังงาน, และปฏิกิริยาหรือกรองฮาร์โมนิกใด ๆ บนเครื่องขับเคลื่อน

เครื่องแปลงสะพานไดโอเดสที่แปลง AC เป็น DC บางครั้งเรียกว่า เครื่องแปลง เครื่องแปลงที่แปลง dc กลับเป็น AC ก็คือ เครื่องแปลงแต่จะแยกมันจากเครื่องแปลงไดโอเดสปัจจุบันในอุตสาหกรรมนี้เป็นที่ทั่วไปที่จะเรียกตัวแปลง DC-to-AC ใด ๆ ว่าตัวแปลง

หมายเหตุว่าใน VFD ของจริง สวิทช์ที่แสดงอยู่จริง ๆ จะเป็นทรานซิสเตอร์

เมื่อเราปิดสวิทช์ด้านบนหนึ่งในอินเวอร์เตอร์ โฟซีของมอเตอร์นั้นถูกเชื่อมต่อกับบัสดีซีบัส และความกระชับกําลังบนโฟซีนั้นกลายเป็นบวกเมื่อเราปิดสวิตช์ด้านล่างหนึ่งในตัวแปลงดังนั้น เราสามารถทําให้เฟสใด ๆ บนมอเตอร์กลายเป็นบวกหรือลบตามใจชอบ และสามารถสร้างความถี่ใด ๆ ที่เราต้องการงั้น, เราสามารถทําให้ระยะใดก็ได้เป็นบวก,ลบ,หรือศูนย์

คลื่นไซน์สีฟ้าแสดงให้เห็นเพื่อเปรียบเทียบเท่านั้น เครื่องยนต์ไม่ได้สร้างคลื่นไซน์นี้

สังเกตว่าผลิตจาก VFD เป็นรูปคลื่นแบบสี่เหลี่ยม VFDs ไม่ผลิตผลิตแบบซีนูโซอิดรูปแบบคลื่นทรงสี่เหลี่ยมนี้จะไม่เป็นทางเลือกที่ดีสําหรับระบบกระจายของมูลค่าทั่วไปแต่มันเหมาะสมสําหรับเครื่องยนต์

ถ้าเราต้องการลดความถี่ของมอเตอร์ให้เป็น 30 Hz เราก็แค่เปลี่ยนทรานซิสเตอร์ในอินเวอร์เตอร์ออกมาช้าๆแล้วเราก็ต้องลดความกระชับกําลังให้ 240V เพื่อรักษาอัตราส่วน V/Hz (ดูการนําเสนอทฤษฎีมอเตอร์ VFD สําหรับข้อมูลเพิ่มเติมเกี่ยวกับเรื่องนี้)เราจะลดไฟฟ้าได้อย่างไร ถ้าไฟฟ้าเดียวที่เรามีคือ 650VDC?

มันเรียกว่า ปรับความกว้างของกระแทก หรือ PWM ลองจินตนาการว่าเราสามารถควบคุมความดันในสายน้ํา โดยการเปิดและปิดวาล์วด้วยความเร็วสูงขณะที่สิ่งนี้จะไม่เป็นไปตามความเป็นจริงสําหรับระบบปลูกน้ํา, มันทํางานได้ดีสําหรับ VFDs. สังเกตว่าในช่วงครึ่งวัฏจักรแรก, ความดันไฟฟ้าเป็น ON ครึ่งหนึ่งของเวลาและปิดครึ่งหนึ่งของเวลา. ดังนั้น, ความดันไฟฟ้าเฉลี่ยเป็นครึ่งหนึ่งของ 480V หรือ 240V.โดยการผลักดันการออก, เราสามารถบรรลุความกระชับกําลังเฉลี่ยใด ๆ บนผลิตของ VFD.

ทําไมฉันต้องใช้ VFD?

1 - ลดการบริโภคพลังงานและต้นทุนพลังงาน

ถ้าคุณมีแอปพลิเคชั่นที่ไม่จําเป็นต้องทํางานด้วยความเร็วสูงสุด คุณสามารถลดต้นทุนพลังงานได้ โดยการควบคุมมอเตอร์ด้วยการขับเคลื่อนความถี่แปรซึ่งเป็นข้อดีหนึ่งของเครื่องขับเคลื่อนความถี่แปร. VFDs ยอมให้คุณสอดคล้องความเร็วของอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์กับความต้องการของภาระ ไม่มีวิธีการอื่น ๆ ของการควบคุมมอเตอร์ไฟฟ้า AC ที่ทําให้คุณสามารถทําสําเร็จนี้

ระบบเครื่องยนต์ไฟฟ้าเป็นสาเหตุของการใช้พลังงานมากกว่า 65% ในอุตสาหกรรมในปัจจุบันการปรับปรุงระบบควบคุมเครื่องยนต์โดยการติดตั้งหรือปรับปรุงเป็น VFD สามารถลดการใช้พลังงานในอุปกรณ์ของคุณได้มากถึง 70%นอกจากนี้ การใช้ VFDs จะช่วยปรับปรุงคุณภาพของผลิตภัณฑ์ และลดต้นทุนการผลิตผลกําไรจากการลงทุนสําหรับอุปกรณ์ VFD สามารถมีเพียง 6 เดือน.

2 - เพิ่มผลิตผ่านการควบคุมกระบวนการที่เข้มงวด

ด้วยการใช้เครื่องยนต์ของคุณในความเร็วที่ประสิทธิภาพสูงที่สุด สําหรับการใช้งานของคุณ ความผิดพลาดจะน้อยลง และดังนั้น ระดับการผลิตจะเพิ่มขึ้น ซึ่งทําให้บริษัทของคุณมีรายได้สูงขึ้นบน conveyors และสายลัดคุณกําจัดการสั่นเมื่อเริ่มต้นการอนุญาตสูงผ่าน put.

3 - ขยายอายุการใช้งานของอุปกรณ์และลดการบํารุงรักษา

อุปกรณ์ของคุณจะใช้งานได้ยาวนานและจะมีเวลาหยุดทํางานน้อยกว่าเนื่องจากการบํารุงรักษาเมื่อมันถูกควบคุมโดย VFDs รับประกันความเร็วการใช้งานมอเตอร์ที่ดีที่สุดเนื่องจาก VFDs การควบคุมที่ดีที่สุดของความถี่และแรงดันของมอเตอร์, VFD จะนําเสนอการคุ้มครองที่ดีกว่าสําหรับมอเตอร์ของคุณจากปัญหา เช่น อัตราการอุดตันไฟฟ้า, ป้องกันระยะ, ภายใต้แรงดัน, ความดันเกิน, ฯลฯเมื่อคุณเริ่มต้นภาระกับ VFD คุณจะไม่เสี่ยงมอเตอร์หรือภาระขับเคลื่อนที่, แต่สามารถเริ่มต้นอย่างราบรื่น, โดยการกําจัดเข็มขัด, เกียร์และการใช้สวมมันยังเป็นวิธีที่ดีที่สุดในการลดและ / หรือกําจัดน้ําหมัด เนื่องจากเราสามารถมีเร่งเรียบและลดวงจร.
