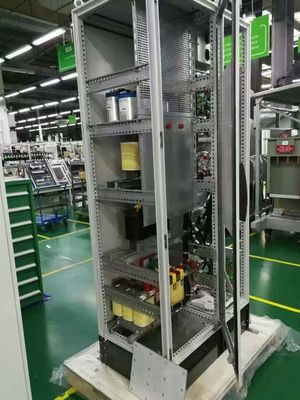

2000HP Passive Harmonic Filter THDI ต่ํากว่า 5% Passive Shunt Filter การทํางานที่มั่นคง

เนื่องจากการใช้อุปกรณ์ภาระที่ไม่เป็นเส้นตรงอย่างมากในสาขาพาณิชย์และอุตสาหกรรม ระบบประปาพลังงานของบริษัทมีปนเปื้อนฮาร์มอนิกหนักเพื่อปรับปรุงคุณภาพพลังงานของเครือข่ายและรับประกันการทํางานที่ปลอดภัยของเครือข่าย, บริษัทมักจะใช้เครื่องกรองฮาร์มอนิกที่ทํางานหรืออุปกรณ์กรองฮาร์มอนิกที่ทํางานเพื่อลดฮาร์มอนิก. ดังนั้นความแตกต่างระหว่างเครื่องกรองฮาร์มอนิกที่ทํางานและเครื่องกรองฮาร์มอนิกที่ทํางานคืออะไร?

1การตั้งค่าและหลักการทํางานต่างกัน

เครื่องกรองฮาร์มอนิกที่ทํางาน (AHF) หรือเรียกอีกชื่อว่า เครื่องกรองพลังงานที่ทํางาน (APF) is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
ระบบ Active Harmonic Filters ส่วนใหญ่ประกอบด้วย 3 ส่วน คือ โมดูลตรวจจับฮาร์มอนิก โมดูลควบคุม และโมดูลสะพานอินเวอร์เตอร์เมื่อฮาร์มอนิกในกรีดถูกตรวจพบโดยโมดูลตรวจพบฮาร์มอนิก, หน่วยควบคุมจะคํานวณค่าปัจจุบันที่จําเป็นต้องชําระค่าตอบแทนและส่งคําสั่งไปยังหน่วยสะพาน inverterแล้วโมดูลสะพานอินเวอร์เตอร์จะผลิตกระแสที่เท่ากัน แต่ตรงกันข้ามเพื่อชําระกระแสฮาร์มอนิกเราสามารถนํากรองที่ทํางานเป็นแหล่งกระแสที่สามารถบรรลุผลของการกรองฮาร์มอนิก โดยการผลิตกระแสฮาร์มอนิกกลับ
เครื่องกรองฮาร์มอนิกแบบเปียก (PHF) เป็นอุปกรณ์กรองทางกลที่ผลิตโดยการรวมตัวประกอบพลังงาน เครื่องปฏิกิริยา และตัวต่อต้านโดยใช้ลักษณะอุปสรรคที่เนื้อหาของตัวประกอบและตัวต่อต้าน, เครื่องกรองพลังงานปนเปื้อนมีอุปสรรคต่ําต่อฮาร์มอนิกของความถี่เฉพาะ และให้ช่องทางเลี่ยงสําหรับกระแสฮาร์มอนิกที่ความถี่นี้ทําให้กระแสฮาร์มอนิกไหลผ่านไปในกรองแทนที่ระบบไฟฟ้าเครื่องกรองอัตราการทํางานเป็นเหมือนภาระเพิ่มเติมที่ดูดซึมอัตราการทํางาน มันบรรลุผลของการลดอัตราการทํางานโดยการดูดซึมเนื้อหาอัตราการทํางาน

2ความสามารถในการกรองฮาร์มอนิกและการชดเชยพลังงานปฏิกิริยาแตกต่างกัน

APF สามารถตอบสนองได้อย่างมีกิจกรรม ภายในช่วงที่กําหนดไว้ และสามารถติดตามและชดเชยกระแสการเปลี่ยนแปลงของกระแสฮาร์มอนิกในเครือไฟฟ้าได้อย่างไดนามิกมันสามารถชดเชยฮาร์มอนิกส์ทั้งหมด หรือชดเชยการชดเชยการสั่งการฮาร์มอนิกส์ระหว่าง 2 และ 50 ระดับอิทธิพลการสั่นสะเทือนฮาร์มอนิกสามารถถึงมากกว่า 95% ในขณะที่กรองออกฮาร์มอนิกเครื่องกรองที่ทํางานยังสามารถชดเชยพลังปฏิกิริยาของคลื่นพื้นฐานได้อย่างไดนามิก และปรับปรุงปัจจัยพลังงานนอกจากนี้ AHF ใช้วิธีการเชิงเส้นไดนามิกในเวลาจริงในการชําระค่าตอบแทน ซึ่งสามารถลดการเปลี่ยนแปลงของฮาร์โมนิกและพลังปฏิกิริยาที่แตกต่างกันทั้งความถี่และขนาดในเวลาเดียวกันและการแก้ไขพลังงานปฏิกิริยาเป็น stepless และไม่มีการสลับขั้นต่ํา.
เครื่องกรองฮาร์โมนิกแบบปาสิฟส่วนใหญ่ถูกออกแบบมาสําหรับฮาร์โมนิกของความถี่เฉพาะ แต่ละลําดับของฮาร์โมนิกต้องการเครื่องกรองฮาร์โมนิกแบบเดียวมันสามารถกําจัดเพียงแค่ฮาร์โมนิกของลําดับคงที่ (3,5, 7) ในช่วงความถี่ที่กําหนดไว้ เนื่องจากโครงสร้างเรียบง่าย ดังนั้นการชดเชยแบบไดนามิกในเวลาจริงจึงไม่สามารถทําได้ ดังนั้นผลลัพธ์การลดความรุนแรงของฮาร์มอนิกจะสามารถบรรลุได้เพียงประมาณ 65%และเนื่องจากการกรองพลังงานปฏิกิริยาต้องการที่จะครอบครองความจุ, PHF น้อยครั้งที่ใช้ในการแก้ไขปัจจัยกําลังในเวลาเดียวกัน นอกจากนี้, เครื่องกรองอ่อนใช้วิธีการชําระเงินที่ไม่เป็นเส้นในการจัดการกับการปรับปรุงพลังงานปฏิกิริยาเพราะมันเป็นการเข้าแบบขั้นตอน, มีขั้นต่ําการเปลี่ยนค่าชดเชย

3เวลาตอบสนองและอิทธิพลจากการเปลี่ยนแปลงความถี่ต่างกัน
เครื่องกรองฮาร์มอนิกที่ทํางานใช้ระบบควบคุม IGBT ซึ่งมีความสามารถในการควบคุมสูงและการตอบสนองรวดเร็ว และผลประกอบการชําระค่าตอบแทนไม่ถูกผลกระทบโดยความถี่ของเครือข่ายอัลกอริทึมที่พัฒนาขึ้นทําให้อุปกรณ์สามารถคํานวณผลิตของความถี่สลับต่อไปภายใน 10msดังนั้น ความเร็วการตอบสนองไม่เกิน 10ms มันสามารถทําความเข้าใจการชดเชยอย่างรวดเร็วและคงที่สําหรับการเปลี่ยนแปลง harmonics อย่างรวดเร็ว
รองรับความเร็วช้า และการเปลี่ยนแปลงความถี่ของกรอง passive จะทําให้จุดสะท้อนซึ่งจะลดอาการกรองฮาร์มอนิก.

4.อิทธิพลของระบบอัดอัดและความแตกต่างของภาระต่างกัน
เครื่องกรองที่ทํางานไม่ได้ถูกส่งผลกระทบจากอาการต่อต้านของระบบและความแตกต่างของภาระ มันสามารถกําจัดความเสี่ยงของความสะท้อนกับอาการต่อต้านของระบบได้เมื่อองค์ประกอบของฮาร์มอนิกส์มากกว่าความสามารถในการชดเชย AHF, เพียงผลการชดเชยลดลงและอุปกรณ์จะไม่ได้รับความเสียหาย
เครื่องกรอง passive มีผลกระทบอย่างร้ายแรงจากอาการต่อต้านของเครือข่ายและมีความเสี่ยงของการขยายเสียงและการสะท้อนเสียง harmonic ผลการชดเชย PHF มีความแตกต่างกันตามการเปลี่ยนแปลงของภาระPHF อาจเสียหาย หรือเผาไหม้ด้วยซ้ํา เนื่องจากการอ้วน.

5ความสามารถในการขยายความสามารถต่างกัน
แผนที่กรองฮาร์มอนิกที่ทํางานคือการออกแบบแบบโมดูลที่มีความหนาแน่นของพลังงานสูงและโครงสร้างที่เบา มันง่ายที่จะติดตั้งและขยายในอนาคต เมื่อพื้นที่ในตู้มีเพียงพอความจุสามารถสามารถขยายโดยการใส่โมดูล AHF ใหม่นอกจากนี้นอกจากกรองฮาร์มอนิกที่ทํางานแบบเรคแล้ว AHF ยังมีโมดูลติดติดผนัง สามารถติดตั้งได้แม้แต่ไม่ต้องใช้ตู้
เครื่องกรอง Passive Harmonic มีจํานวนมากของการปรับแต่งของธนาคาร capacitors พลังงาน. อุปกรณ์ใหญ่และจําเป็นต้องใช้พื้นที่มากขึ้น. พวกเขาต้องประกอบขึ้นในตู้และแล้วสามารถใช้ได้.เมื่อการติดตั้งสําเร็จ, ปริมาตรการทํางานยากที่จะเปลี่ยนแปลง หาก PHF ขยายที่จําเป็นต้องเพิ่มวงจรกรองและจัดเรียงพื้นที่ของตู้ทั้งหมดเป็นไปได้มากที่จะเพิ่มตู้การกระจายพลังงานใหม่, ซึ่งจะเพิ่มต้นทุน. นอกจากนี้, คุณสมบัติการกรองของกรอง passive มีอิทธิพลมากจากปารามิเตอร์ระบบ. เมื่อปารามิเตอร์ระบบ PHF เปลี่ยนแปลง,อุปกรณ์กรองอาจล้มเหลว หรืออาจทําให้เกิดเสียงสะท้อน.

6ค่าผลิตและค่าบํารุงรักษาต่างกัน
เครื่องกรองฮาร์มอนิก แอคทีฟ ใช้สวิตชิ่งความถี่สูงขององค์ประกอบไฟฟ้าที่ก้าวหน้าเพื่อทําความสามารถในการยกเลิกฮาร์มอนิก ดังนั้นค่าการผลิตจึงค่อนข้างสูงแต่แม้ว่าต้นทุนเริ่มต้นจะสูง, ผลตอบแทนที่ดีกว่า, ความสูญเสียต่ําและต้นทุนการบํารุงรักษาที่ต่ําทําให้มันมีประหยัดมากขึ้นจากมุมมองในระยะยาว
แฟลเตอร์ฮาร์มอนิก Passive ใช้การสลับคอนแทคเตอร์ ค่าลงทุนเบื้องต้นของ PHF ต่ํา แต่เนื่องจากข้อเสียของมัน เช่น การสูญเสียที่ใหญ่และอุปกรณ์เองมีสารฮาร์มอนิก เป็นต้นค่ารักษาในอนาคตค่อนข้างสูง.

7สถานที่ใช้งานต่างกัน
เครื่องกรองอัตราการทํางานใช้เป็นหลักสําหรับสถานที่ที่องค์ประกอบฮาร์มอนิกและขนาดเปลี่ยนแปลงอย่างไดนามิก และองค์ประกอบฮาร์มอนิกนั้นรวย
เครื่องกรองพลังงานปาสิฟ เหมาะสําหรับสถานที่ที่องค์ประกอบฮาร์มอนิกและขนาดคงที่และองค์ประกอบฮาร์มอนิกค่อนข้างเรียบง่าย

ทั้งหมดทั้งหมด AHF VS PHF อันไหนดีกว่า เพื่อปรับปรุงคุณภาพพลังงาน

มันขึ้นอยู่กับโปรไฟล์ของอุปกรณ์ของคุณ การตั้งค่าภาระ เครื่องกรองฮาร์มอนิกที่ทํางานคือชุดที่ทันสมัยของ Passive Harmonic Filter โดยทั่วไปถ้างบประมาณเพียงพอเครื่องกรองพลังงานเป็นตัวเลือกแรกถ้างบประมาณจํากัด การชดเชยผสมผสาน Hybrid ของ Active Harmonic Filter และธนาคาร capacitors ปกติยังเป็นที่ยอมรับเครื่องกรองแบบ passive จะเป็นตัวเลือกที่ดีที่สุด.

Inomax เป็นผู้เชี่ยวชาญด้านการกรองฮาร์มอนิก เราไม่เพียงแต่ผลิตอุปกรณ์กรองฮาร์มอนิกวิศวกรของเราจะช่วยคุณในการวิเคราะห์และให้คําตอบที่แม่นยําเพื่อปรับปรุง PF และลด THDi ฟรี.
